Refrigerar una Canon 40D

Esta es mi cámara personal, una Canon 40D. el proceso consiste en desmontar completamente la cámara, hasta llegar a la parte trasera del sensor, sobre este pegaremos una lámina de cobre de 1mm de espesor y haremos que esta lámina llegue al exterior de la cámara, sobre la parte exterior de esta lámina es donde pegaremos la célula peltier, y por la otra cara un buen sistema de evacuación de calor, este mio puede parecer un poco aparatoso pero es muy efectivo, a la hora de usar el telescopio no molesta para nada, y a la hora de trabajar cuanto mas eficiente sea la evacuación de calor mas baja sera temperatura que conseguirás en el sensor, ademas de que el consumo eléctrico, ya de por si elevado, sera menor.

 Primero desmontamos la cámara hasta llegar al sensor.

 Con la ayuda de una cartulina diseñamos la forma que necesitaremos dar a la lámina de cobre.

 La lámina de cobre ha de rebajarse por los lados, para que entre en el soporte.

 Imprescindible una buena grasa térmica.

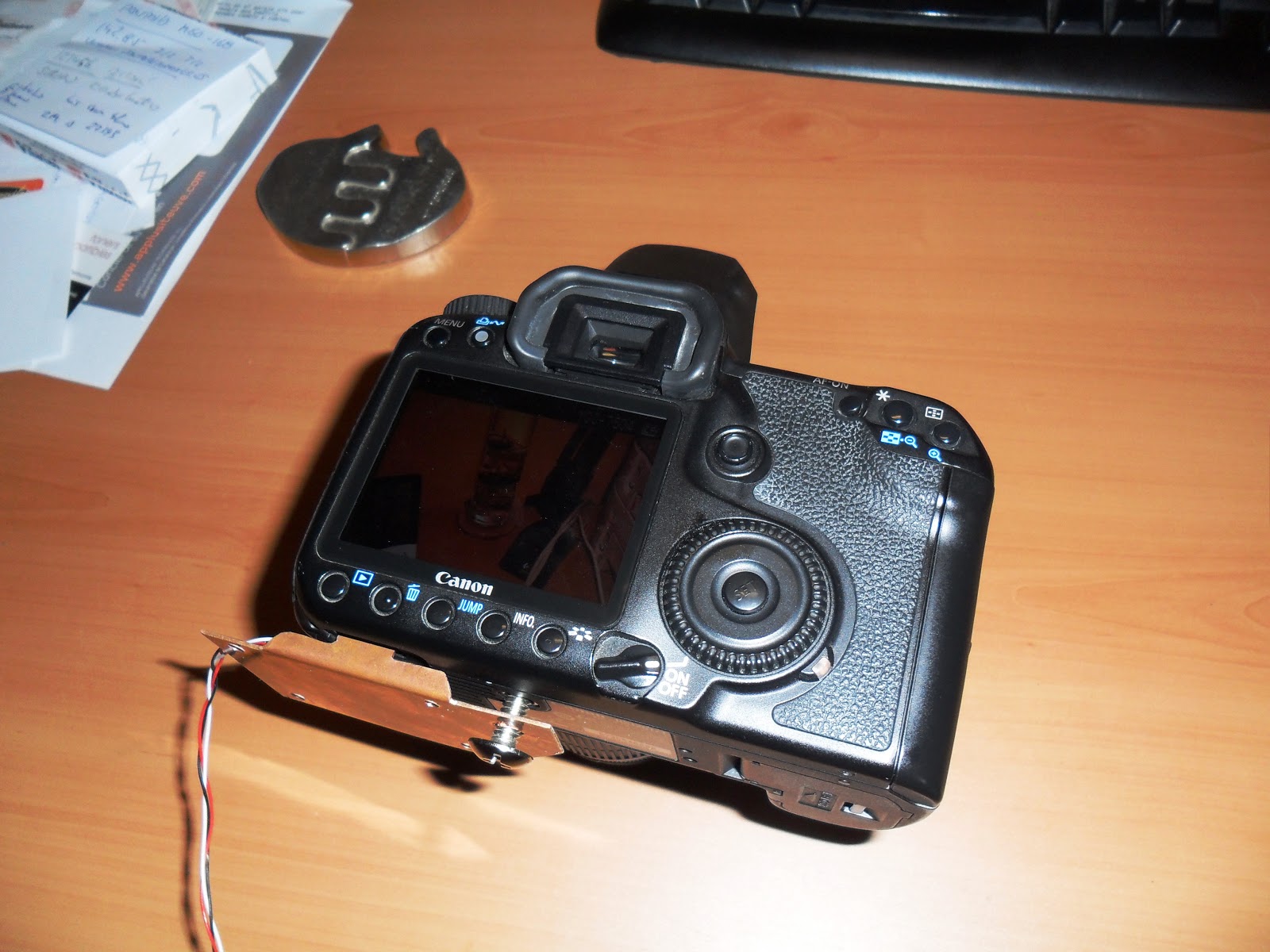

 Ya esta colocada, los tres cables que salen son los de la sonda.

 Pues ya esta montada de nuevo.

 Como veis en el telescopio no molesta para nada.

Puede parecer aparatoso, pero es muy efectivo

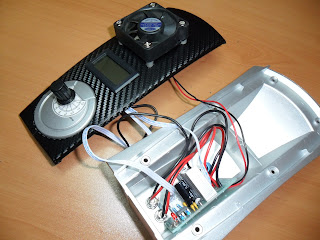

 En un viejo altavoz de PC monté el sistema PWM de control por pulsos.

 Como ves en la foto: interior 21.4º cámara -5,1º = 26,5º por debajo de temperatura ambiente.

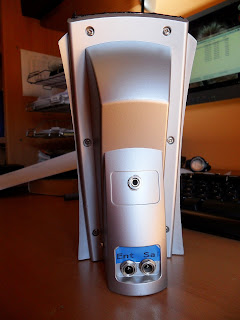

Entrada de alimentación, salida a la peltier y enchufe para la sonda del sensor.
