Placa para dos tubos

Esta diseñada para poder poner dos tubos en paralelo, más bien para poder poner dos equipos en paralelo, porque realmente puedes poner dos tubos, un tubo y una cámara, dos cámaras, cámara y tubo guía, etc etc
Tiene bastantes taladros para que puedas poner anillas, soportes y lo que necesites.
Hay dos modelos, una con coliso y una ciega, la del coliso está pensada para que puedas acceder a los pomos de apriete de la mordaza de tu montura, por arriba y por abajo, si tu mordaza es tipo Vixen necesitas necesariamente el modelo con coliso, puesto que los pomos sobresalen de la mordaza y tocarían en la placa, así que no podrías montarlo, salvo que cambies los pomos por otros más pequeños, si tu mordaza es tipo Losmandy puedes usar cualquiera de las dos, pero la que tiene coliso es más cómoda de usar. La ciega se puede poner en cualquier mordaza tipo Losmany sin problemas, pero es posible, casi seguro, que tengas que cambiar los tornillos de fijación de la mordaza por tornillos allen normales o por otro tipo de pomos si la usas en una mordaza tipo Vixen.

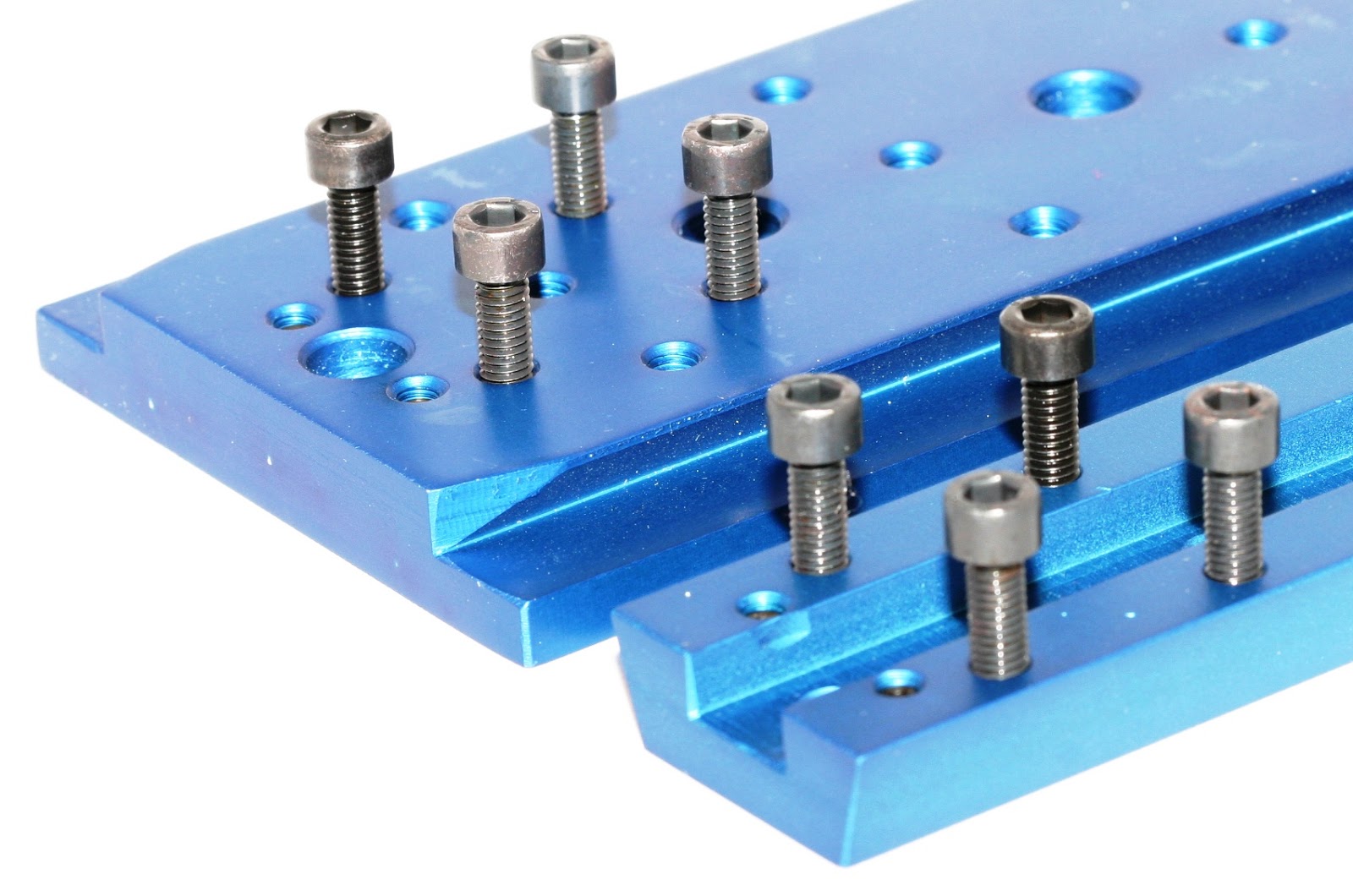

Las pletinas, tipo Vixen o tipo Losmandy, de 174mm son perfectas para estas placas, pero pueden utilizarse pletinas mas largas sin ningún problema, es más para según que configuración es mejor usar pletinas de 324mm (ver fotos).
Existe la posibilidad de convertir la placa en un kit, añadiendole un soporte de contrapesas y una pesa. La barra de contrapesos es un gadget muy interesante para complementar las placas ya que nos permitirá compensar la diferencia de peso entre los dos equipos montados.

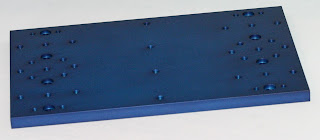

PDT2717 Placa para dos tubos ciega de medidas 270x174x12 (60,00 €)
PDT2719 Placa para dos tubos con coliso de medidas 270x174x12 (80,00 €)




PDT2717
PDT2719







CTP1550 + PTP0400
PDK2720

domingo, 23 de diciembre de 2012

MDV1310 Mordaza tipo Vixen Estandar


Serie de mordazas para colas de milano tipo Vixen.
Estas mordazas tienen múltiples aplicaciones, pueden substituir a la original de tu montura, colocadas en un pletina o en una placa puedes usarlas para poner dos tubos en paralelo, también puedes usarlas para poner una o varias pesas, etc etc solo es cuestión de plantearte que necesidad tienes y darle un poco a la imaginación.
Dentro de la serie es el tercer tamaño de cinco posibilidades, Micro, Mini, Estandar, Big y Big plus.
Pensada para cargas medias o substituir la mordaza original de tu montura.

MDV1310 Mordaza tipo Vixen Estandar, de medidas 150x80x30 (60,00 €)

Taladrada para ofrecer varias posibilidades de montaje y de anclaje de gadgets. En la foto combinada con una pletina PDV3712 Vixen Big, para dos tubos en paralelo.








MDV1010 Mordazas tipo Vixen Mini

Serie de mordazas para colas de milano tipo Vixen.
Estas mordazas tienen múltiples aplicaciones, pueden substituir a la original de tu montura, colocadas en un pletina o en una placa puedes usarlas para poner dos tubos en paralelo, también puedes usarlas para poner una o varias pesas y contrapesar tu montaje, el la pletina de compensación puedes usarlas para instalas el tubo de guiado y así cambiarlo fácilmente de un montaje a otro, etc etc solo es cuestión de plantearte que necesidad tienes y darle un poco a la imaginación.
Dentro de la serie es el segundo tamaño de cinco posibilidades, Micro, Mini, Estandar, Big y Big plus.
Pensada para pequeñas cargas o instalación de gadgets.

MDV1010 Mordaza tipo Vixen Mini, de medidas 80x70x20 (35,00 €)

Taladrada para ofrecer varias posibilidades de montaje y de anclaje de gadgets.










Pesas cilíndricas, para pletinas

Primas hermanas de las rectangulares pero con otra estética, fabricadas también en acero inoxidable, con Ø60mm. Son más compactas y permiten el apilado entre ellas, por medio de espárragos M6.

En este caso tenemos tres opciones:
PTP5400 Pesa cilindrica 0.4 Kg de medidas Ø60x18 (30,00 €)
PTP5600 Pesa cilindrica 0.6 Kg de medidas Ø60x28 (30,00 €)
PTP5100 Pesa cilindrica 1.0 Kg de medidas Ø60x45 (35,00 €)

Llevan tres agujeros a 25mm entre centros M6, el central es pasante para poder apilarlas
Se pueden fijar directamente a una pletina o a una mordaza.

En las fotos los modelos PTP5600 y PTP5100.









Pesas rectangulares, para pletinas

Las pesas rectangulares para pletinas se usan para acabar de afinar el contrapeso que lineal que se produce al instalar cámaras u otros gadgets que nos llevan el punto de equilibrio fuero de la longitud de nuestras pletinas, y no podemos desplazarlas más porque el tubo o la pletina que tenemos no nos lo permite.
Están fabricadas en acero inoxidable de calidad 316

Dos opciones diferentes:
PTP6400 Pesa rectangular 0.4 Kg y medidas 30x30x84 (30,00 €)
PTP6700 Pesa rectangular 1.0 Kg y medidas 30x30x143 (35,00 €)

Todas las pletinas tanto Losmandy como Vixen fabricadas por HAS llevan en sus extremos 4 agujeros de M6, que usan para instalar diversos gadgets, como por ejemplo estas pesas.




Podemos instalarlas por parejas o sueltas. Tambien fijarlas a una Mordaza Mini, donde podríamos poner una o dos, o una mordaza Micro donde solo podríamos poner una.





Tambien llevan tres agujeros roscados a M6  para fijarlas a cualquier pletina aunque no sea HAS, ya sea utilizando el agujero central, o los dos de los extremos situados a 50mm entre ellos







Tutorial: Como instalar correctamente un soporte de buscador.

En este caso aprovecharé las fotos que hice en la instalación de un soporte de buscador SPB0045, pero la idea valdría para cualquier cosa a instalar en un tubo de telescopio.
El principal problema es que el tubo del telescopio es de aluminio muy fino, con lo cual no podemos taladrar y roscar, sino que necesitamos poner una tuerca por dentro, o como en nuestro caso un cuerpo sólido que nos permita atornillar el soporte.
La ventaja de poner una barra, del tipo SPB0006, es que van a quedar unos agujeros roscados fijos que nos permitirán montar y desmontar sin problemas y ademas podemos usar para montar cualquier otro gadget que necesitemos más adelante.

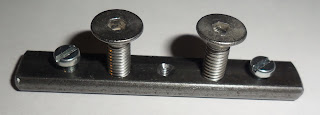

 Esta es la barra SPB0006, mide 60x10x4, es de hierro, lleva tres taladros de M3 y dos de M5, incluye los tornillos de montaje.
El conjunto completo del soporte de buscador y la barra (SPB0045+SPB0006)
Este es el tubo en el que vamos a instalar el soporte para buscador SPB0045
Lo primero es elegir el lugar donde lo instalaremos, hemos elegido la parte delantera del tubo, al ser un newton pequeño es la mas cómoda  ademas lo colocamos desplazado unos 60º con respecto al enfocador, de este modo si en un futuro colocamos un tubo de autoguíado, lo podemos poner en medio que hay espacio de sobra.
Marcamos el punto de uno de los dos tornillos de fijación.




Colocamos seis cajas de CD en dos pilas de tres y  ponemos el tubo encima, teniendo cuidado de que lo que apoye en los CD sea el tubo principal y no las cubiertas, embellecedores o tapas. Con esto lo que hacemos es asegurarnos que el tubo este perfectamente paralelo a la mesa, podemos usar cualquier otra cosa, asegurándonos que  los dos objetos tengan la misma altura. Esto tenemos que hacerlo porque el telescopio no es uniforme, en las dos puntas lleva unos embellecedores que hacen que su superficie sea irregular.
Una vez hecho esto usando otro CD o cualquier objeto que sepamos que es cuadro perfecto, marcamos una linea que pase por el centro de la marca que hemos hecho, no es necesario que la altura del CD o del objeto coincida con el centro del tubo, si es cuadrado la linea sera perfectamente paralela al eje del tubo, que es lo que nos interesa.


Colocamos un trapo de cocina o algo parecido en el interior del tubo, para proteger el secundario, de posibles daños durante el proceso.

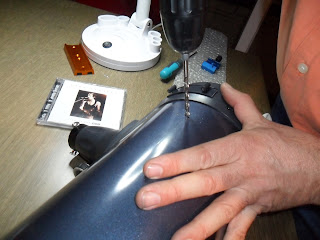

Primero con una broca de Ø3mm para el marcado y luego con una broca de Ø5.5mm para el taladrado, hacemos el primer agujero.





Ponemos uno de los dos tornillos de M5 en la placa SPB0006 y la colocamos en el agujero que ya hemos hecho. Nos aseguramos que coincida con el cetro de la raya de lapiz y marcamos el agujero con una broca de Ø3mm y taladramos el segundo agujero de Ø5.5mm.






Colocamos el segundo tornillo de M5 en la placa SPB0006 y la ponemos en los agujeros, de este modo con una broca de Ø1.5mm podremos marcar los dos agujeros de los tornillos M3, que luego taladraremos a Ø3.5mm.
Con una broca de Ø8mm repasaremos los agujeros para hacer un pequeño avellanado y que el corte quede limpio. Esto es posiblemente lo más delicado, si nos pasamos tendremos un problema, solo hay que rozar un poco el agujero, para pulirlo.


Colocamos la placa, ahora ya si, por la parte interior del tubo y la fijamos con los tornillos de M3. Vemos que nos quedan dos preciosos agujeros roscados a M5.



Solo queda fijar el soporte SPB0045 con los dos tornillos M5 avellanados y limpiar con alcohol la zona, para eliminar la raya de lápiz y la suciedad que hayamos creado.


Colocamos el buscador en su sitio, lo ponemos en una montura para ver si esta como queríamos y listo.
